OKU F 3219 – Befestigungsset für Sonnenkollektoren auf Flachdächern
Die OKU F 3219 ist ein komplettes Befestigungsset, mit dem OKU Sonnenkollektoren (Absorber) sicher und dauerhaft auf einem Flachdach befestigt werden. Das System arbeitet mit rostfreien Stahlseilen, die über die Kollektoren gespannt und beidseitig an der Attika oder Betonplatte verankert werden. Alle Teile sind aus rostfreiem Stahl (Innox) gefertigt und dadurch vollständig witterungsbeständig für den Außeneinsatz.
Inhalt des Sets

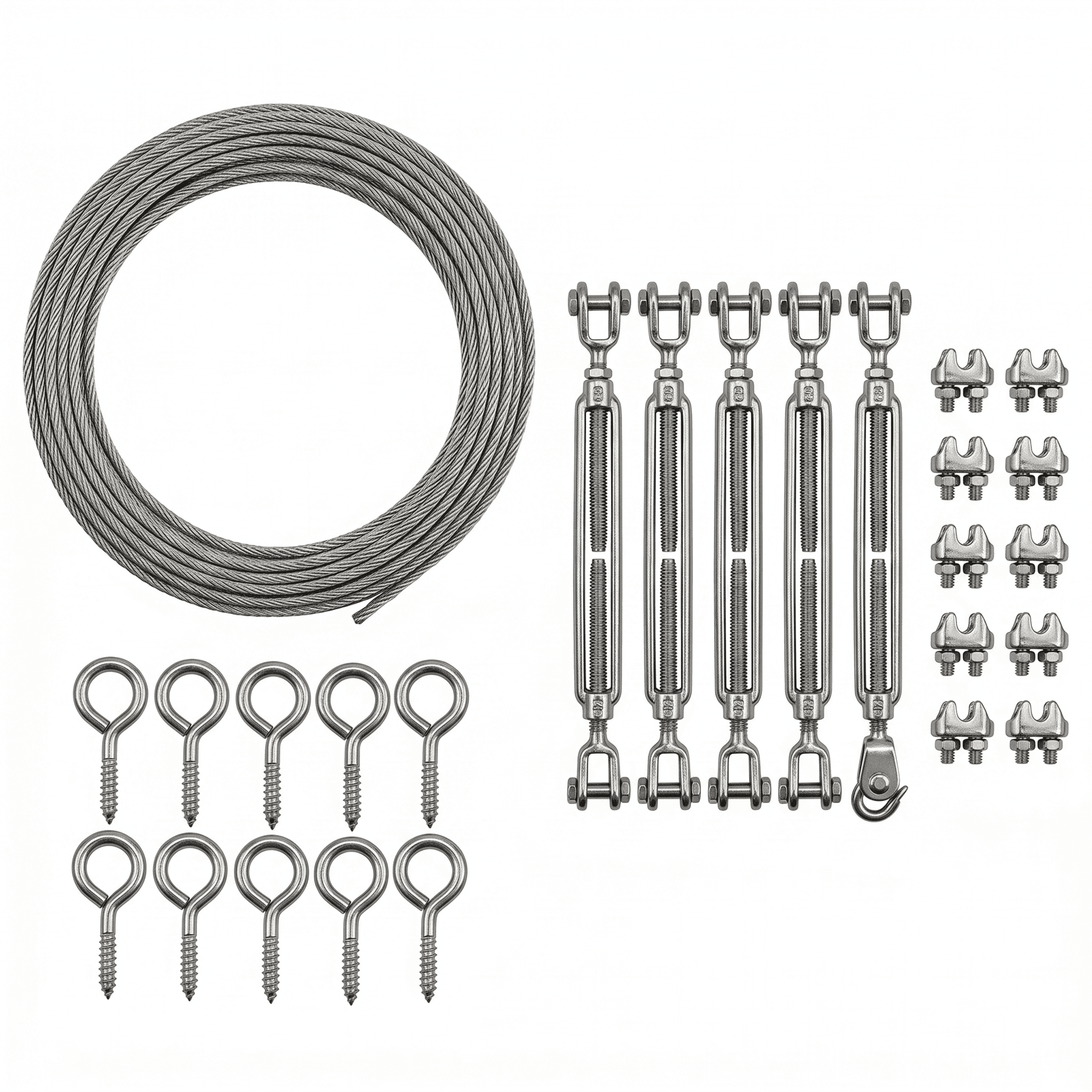

Das F 3219 Set enthält alle notwendigen Befestigungsteile für die Installation von OKU Kollektoren auf einem Flachdach. Jedes Set enthält 20 Meter rostfreies Stahlseil (3 mm, 7×19 Konstruktion), 5 Spanner (Tightener) aus rostfreiem Stahl, 10 Kabelklemmen aus rostfreiem Stahl und 10 Ösenschrauben aus rostfreiem Stahl (6 x 60 mm). Damit können mehrere Kollektorreihen stabil befestigt werden, ohne zusätzliche Teile.
Funktionsweise des Systems

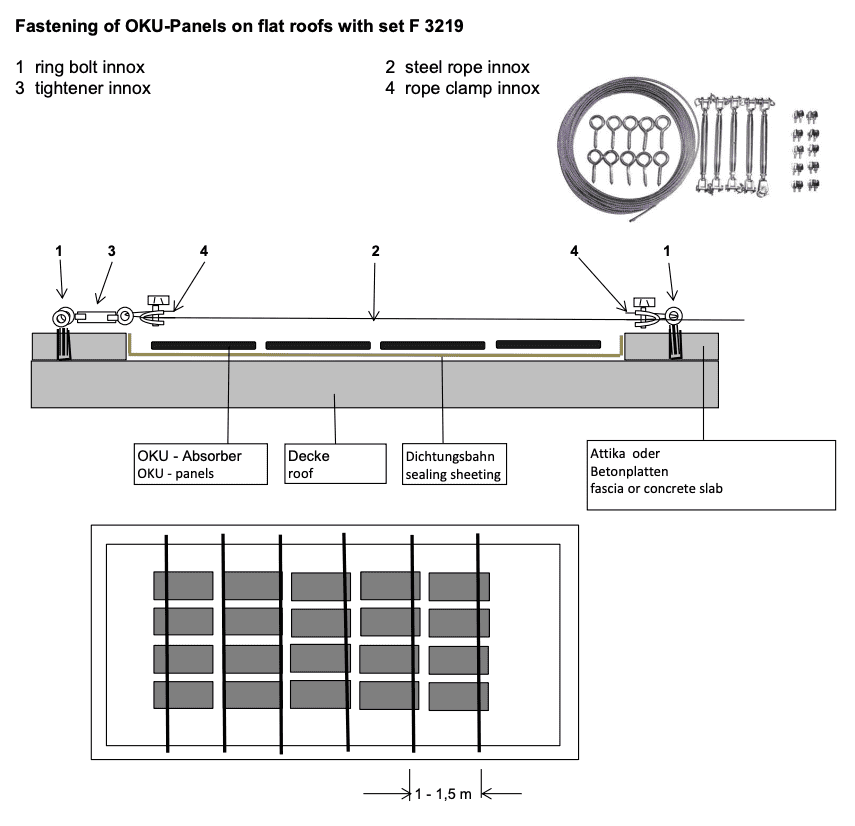

Die Ösenschrauben werden beidseitig am Dachrand oder an der Betonplatte befestigt. Das Stahlseil wird über die Ösenschrauben über die Kollektoren gespannt und mit Kabelklemmen fixiert. Die Spanner sorgen für die richtige Spannkraft des Seils, sodass die Kollektoren fest auf dem Dach liegen, ohne zu verrutschen oder wegzuwehen. Die Kollektoren werden pro Reihe mit einem Kabelabstand von 1 bis 1,5 Metern befestigt, abgestimmt auf die Abmessungen der OKU Absorber.
Vollständig rostfreier Stahl für maximale Haltbarkeit
Alle Komponenten des F 3219 Sets bestehen aus Innox (rostfreiem Stahl), was sie beständig gegen Witterungseinflüsse, UV-Strahlung und die chemische Umgebung auf einem Außendach macht. Rostfreier Stahl garantiert eine lange Lebensdauer ohne Korrosion, auch in Küstengebieten oder bei Regen- und Frosteinwirkung.
Installation auf dem Flachdach
Bei der Installation werden die Ösenschrauben an der Attika oder Betonplatte an den Dachrändern angeschraubt. Das Stahlseil wird anschließend von Ösenschraube zu Ösenschraube über die Kollektorreihe geführt und an den gewünschten Positionen mit Kabelklemmen fixiert. Mit dem Spanner wird das Seil straff gezogen, damit die Kollektoren flach und stabil auf der Dachfläche liegen bleiben, auch bei Wind. Folgen Sie bei der Installation stets den Montageanleitungen von OKU für die richtigen Kabelabstände und Befestigungspunkte.
